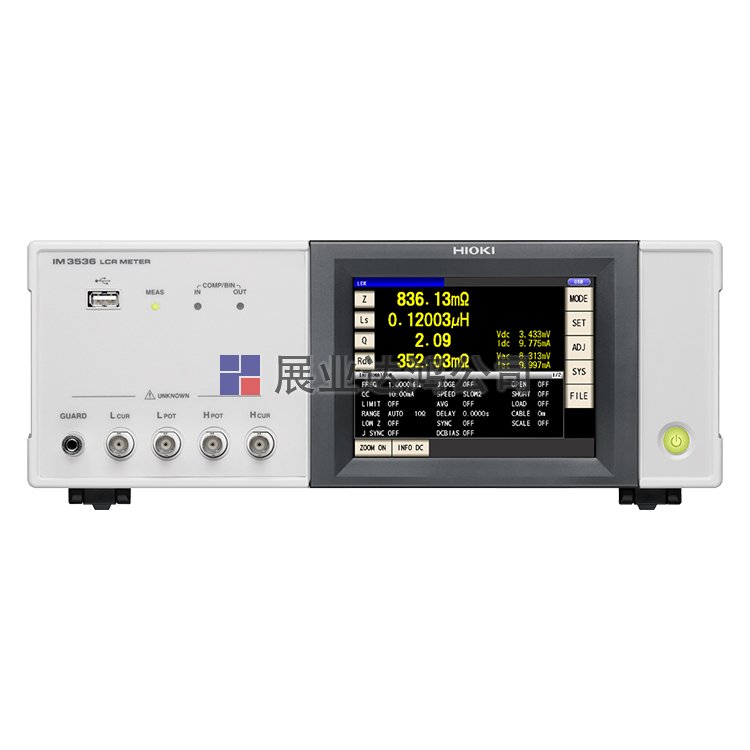

型號：IM3536 LCR儀表
品牌：HIOKI
| 測量模式 | LCR（單一條件下的測量）、連續測試（保存條件下的連續測量） |
| 測量參數 | Z、Y、θ、X、G、B、Q、Rdc（直流電阻）、Rs（ESR）、Rp、Ls、Lp、Cs、Cp、D（tanδ）、σ、ε |
| 測量范圍 | 100 mΩ 至 100 MΩ，10 個量程（所有參數根據 Z 確定） |
| 顯示范圍 |
Z：0.00 m 至 9.99999 GΩ，Y：0.000 n 至 9.99999 GS，θ：±（0.000° 至 180.000°），Q：±（0.00 至 9999.99），Rdc：±（0.00 m 至 9.99999 GΩ），
D：± （0.00000 至 9.99999）、Δ%：±（0.000 % 至 999.999 %）或其他
|
| 基本精度 | Z ±0.05% 讀數。θ：±0.03°（代表值，可測量范圍：1 mΩ 至 200 MΩ） |
| 測量頻率 | 4 Hz 至 8 MHz（5 位設置分辨率，最小分辨率 10 mHz） |
| 測量信號電平 |
[普通模式：V 模式/CV 模式]
4 Hz 至 1.0000 MHz：10 mV 至 5 Vrms（最大 50 mArms）
1.0001 MHz 至 8 MHz：10 mV 至 1 Vrms（最大 10mArms）
[低阻抗高精度模式：V 模式/CV 模式]
4 Hz 至 1.0000 MHz：10 mV 至 1 Vrms（最大 100 mArms）
[正常模式：CC 模式]
4 Hz 至 1.0000 MHz：10 μA 至 50 mArms（最大 5 Vrms）
1.0001 MHz 至 8 MHz：10 μA 至 10 mArms（最大 1 Vrms）
[低阻抗高精度模式：CC 模式]
4 Hz 至 1.0000 MHz：10 μA 至 100 mArms（最大 1 Vrms）
[直流電阻測量]
測量信號電平：固定為 1 V
|
| 直流偏置測量 |
產生范圍：直流電壓 0 V 至 2.50 V（10 mV 分辨率）
在低 Z 高精度模式下：0 V 至 1 V（10 mV 分辨率）
|
| 輸出阻抗 | 普通模式：100 Ω，低阻抗高精度模式：10 Ω |
| 展示 | 5.7英寸彩色TFT觸摸屏 |
| 職能 | 比較器、BIN 測量（2 個測量參數的 10 個類別）、觸發功能、開路/短路補償、接觸檢查、面板加載/保存、存儲功能 |
| 接口 | 分機。I/O( HANDLER) ,USB, U盤, LAN, GP-IB, RS-232C, BCD |
| 電源供應 | 100 至 240 V AC，50/60 Hz，最大 50 VA |
| 尺寸和質量 | 330 毫米（12.99 英寸）寬 × 119 毫米（4.69 英寸）高 × 230 毫米（9.06 英寸）深，4.2 千克（148.1 盎司） |
| 配件 | 電源線×1、使用說明書×1、LCR應用光盤（通信用戶手冊）×1 |
