超聲波液位開關描述
對安全系統合規性和溢出保護的需求不斷增加,要求更可靠的點位測量。Echotel® 961 和 962 型超聲波液位開關通過先進的傳感器設計、廣泛的危險場所認證和新的自檢技術滿足了這些要求。
單點

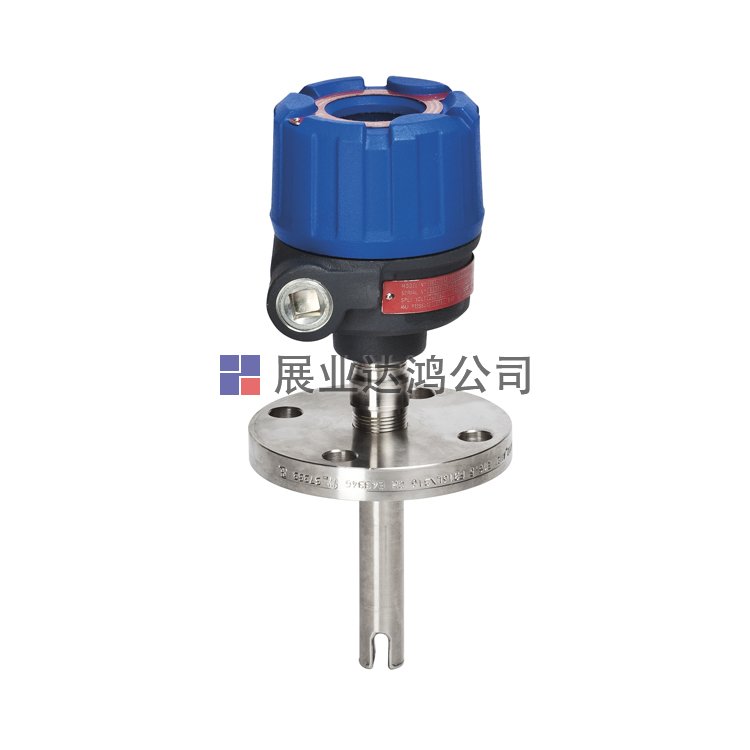

ECHOTEL 961 型為可靠的單點液位測量提供了終極解決方案。這種先進的開關采用脈沖信號技術,可在困難的工藝條件下提供卓越的性能,并提供出色的抗電噪聲干擾源的能力。電子設備和傳感器的廣泛自檢使這款先進的開關適用于安全完整性等級 (SIL) 2 回路。
ECHOTEL 961 型配備了先進的診斷功能,可連續檢查傳感器和電子設備。診斷程序還會對來自外部源的電噪聲干擾發出警報。
雙點
ECHOTEL 962 型是一種雙點開關,可用作液位控制器,或在自動填充或自動排空模式下控制泵。尖端敏感的下部間隙在充氣或泡沫液體中表現良好,可以測量到距離容器底部 1.4 英寸以內。獨特的流通式上部間隙的剛性允許上部和底部之間的分離高達 125 英寸(318 厘米)較低的換能器間隙。
超聲波液位開關技術
超聲波接觸開關使用一對壓電晶體,該晶體封裝在傳感器尖端的環氧樹脂中,用于液位測量。晶體由陶瓷材料制成,在施加電壓時會以給定的頻率振動。發射晶體將來自電子設備的施加電壓轉換為超聲波信號。當間隙中存在液體時,接收晶體會感應來自發射晶體的超聲波信號并將其轉換回電信號。
超聲波液位開關特征
無需校準
回路電流或繼電器輸出
高級診斷:傳感器、電子設備和電氣噪聲干擾
警報狀態和錯誤的 LED 指示
用于手動測試輸出的按鈕
金屬和塑料傳感器
湍流充氣液體的可調時間延遲
脈沖信號技術
廣泛的 FM、CSA 和 ATEX 防爆和本質安全認證
適用于安全完整性等級 (SIL) 2 回路
超聲波液位開關應用
化工
常見應用
原油
水力發電
天然氣
核電
石油煉制
發電
紙漿和造紙
再生能源
水和廢水
超聲波液位開關工作原理
961/962 型開關利用超聲波能量來檢測單點或雙點傳感器中是否存在液體。超聲波接觸式水平儀技術使用高頻聲波,在存在液體介質的情況下,這種聲波很容易穿過換能器間隙,但在間隙干燥時會衰減。961/962 型開關使用 2 MHz 的超聲波頻率在各種過程介質和應用條件下執行這種液位測量。
換能器使用一對壓電晶體,它們在換能器尖端封裝在環氧樹脂中。晶體由陶瓷材料制成,在施加電壓時會以給定的頻率振動。發射晶體將來自電子設備的施加電壓轉換為超聲波信號。當間隙中存在液體時,接收晶體會感應來自發射晶體的超聲波信號并將其轉換回電信號。該信號被發送到電子設備,以指示傳感器間隙中是否存在液體。當沒有液體存在時,超聲波信號會衰減,并且不會被接收晶體檢測到。
