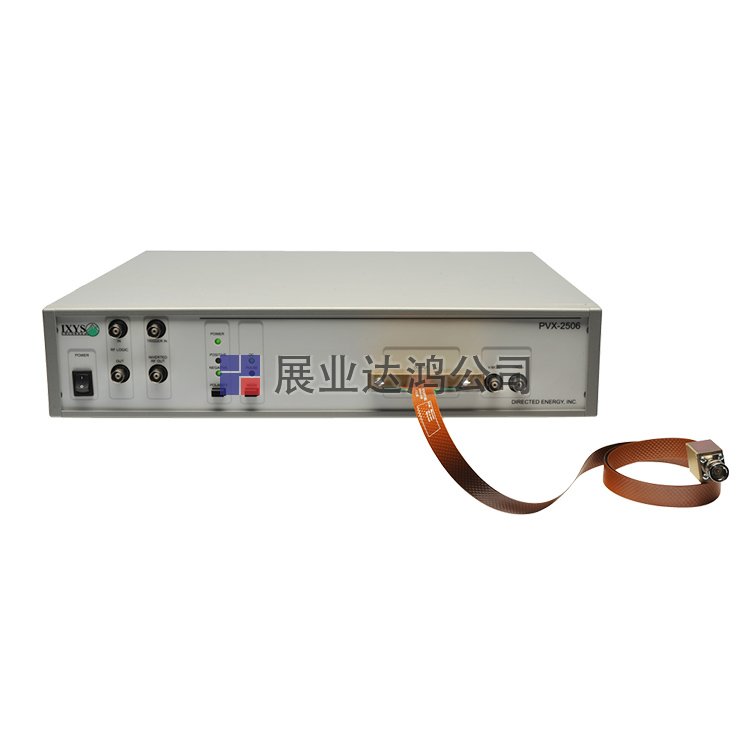

測量脈沖發生器描述
PVX-2506 設計有一個雙向 MOSFET 輸出級，使用 DEI 的 DE 系列快速功率 MOSFET。這種設計提供了快速上升和下降時間，最小的過沖、下沖和振鈴，以及快速的建立時間。受控電壓波形允許被測器件 (DUT) 在幾百納秒內穩定在電壓上，從而允許在器件加熱開始之前進行 IV 測量。可以將靜態（偏置）電壓施加到脈沖發生器，允許 DUT 保持在非零電壓，然后以高于或低于該電壓的脈沖形式發送。
脈沖發生器采用直接耦合、風冷、固態設計，提供同樣快速的脈沖上升和下降時間、低功耗以及最小的過沖、下沖或振鈴。它具有過流檢測和關斷電路，以保護脈沖發生器免受由于負載或互連電纜中的電弧和短路造成的潛在損壞。
測量脈沖發生器特征
專為用于脈沖 IV 表征的半導體器件的精密脈沖而設計
輸出電壓至+50V
輸出電流至 10A
50% 最大占空比
脈沖寬度從 <1uS 到 100uS
用于數據采集的儀器質量模擬電壓和電流監視器
測量脈沖發生器應用
專為用于脈沖 IV 表征的半導體器件的精密脈沖而設計
測量脈沖發生器規格
|
重量 |
18 磅 |
|
尺寸 |
22 × 22 × 12 英寸 |
|
最大電壓幅度 |
50V |
|
脈沖極性 |
陽性 (+) |
|
最大/最小頻率 |
50kHz |
|
上升/下降時間 |
200ns |
|
脈沖引擎（觸發器） |
外部的 |
|
遙控 |
不適用 |
|
構成因素 |
臺式，機架式可選 |
